스월 스페셜의 개요 및 공정별 핵심기술

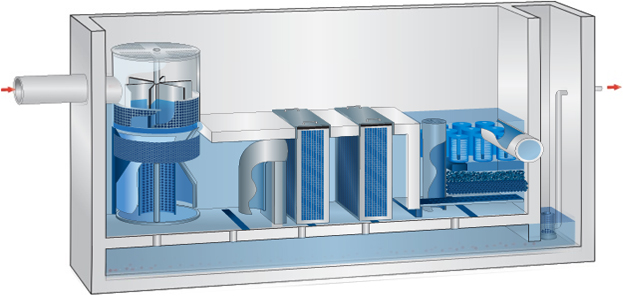

스월 스페셜(SW-1)의 개요
스월스페셜(Swirl Special) 기술 특징 및 개요
 |
- ① 신개념 및 신기술의 단계별 초기우수 처리시설
- ② 스월스크린(Swirl Screen), 볼텍스(Vortex), 베플, 카트리지 개방형 필터가 조합된 기술.
- ③ 수력에 의한 고액분리 및 무동력 회전 브러쉬 활용으로 스크린 폐색 방지.
- ④ 유지관리가 편리하고 소규모 시설로 수(水)처리 효율이 우수함.
- ⑤ 소비자 주문형 수처리시설 제작및 기존시설과 결합하여 다양한수(水)처리 기술개발 가능.
- ⑥ 하부조 비움으로 수질부패 방지 및 악취발생 차단.
- ⑦ 오염물 처리용량 및 효율대비 시설비 저렴.
|

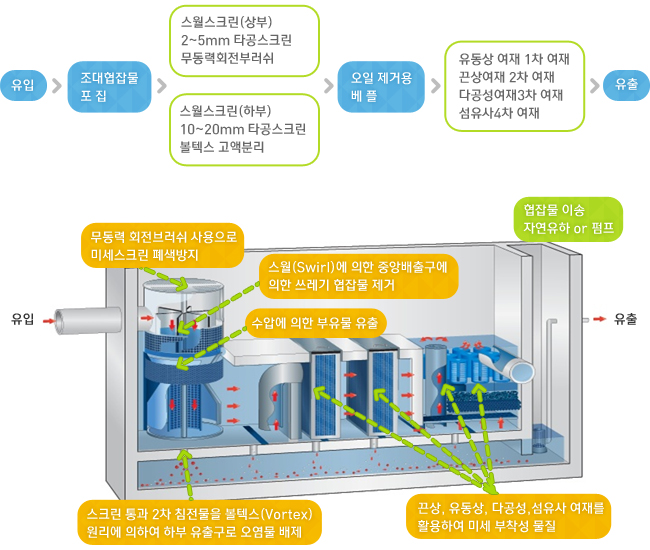

스월 스페셜(SW-1)의 처리 공정도
처리 공정 및 핵심기술

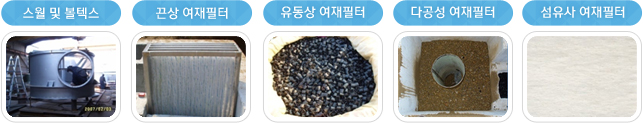

스월 스페셜의 공정별 핵심기술
조대협잡물 포집시설(1단계)
| 구분 | 단면도 | 처리내용 | 장·단점 | 비고 |
|---|
| 시설내 |
 |
조대 협잡물 유입 차단으로 시설물 보호 및 지속적인 처리효율과 유지 관리 편리 |
- 시설물 내 설치로 유지관리 불리
- 포집 시설이 복잡하고 시설비가 고가
- 조대 협잡물 유출차단
|
|
시설외
(차집시설) |
 |
- 시설물 외부 설치로 유지관리 유리
- 시설이 간단하며 공사비 저렴
- 월류되는 조대 협잡물 처리에 대한 시설 추가
|
필요시 종합 협잡물처리기 실시 |
스월 볼텍스 (2단계)
| 단면도 | 처리내용 | 비고 |
|---|
|
 |
- 상부 호퍼형 스월 스크린에 의한 조대 협잡물 중앙부 유출
- 무동력 회전 부러쉬에 의한 스크린 폐색 방지
- 하부 원통형 베플에 의한 오일, 그리스등 유수분리
- 스크린통과 침전물을 볼텍스(Vortex) 현상에 의해 하부 유출로 배제
- ≒ SS = 40~60% 제거
|
스월 스크린 : 2~5mm |
 |
유동상 여재 필터(3단계)
| 단면도 | 처리내용 | 비고 |
|---|
 |
- 유동상 미생물 담체를 부상형 압착필터로 활용
- 여재는 튜브형으로 중앙이 천공되어 D=10~20mm로 제작되며 주재질을 PP로 내화학성, 내산성, 부식에 강함
- 부상에 의한 불규칙 다층 침전지 형성 으로 수평류의 침강거리가 짧아 미세 침전물 제거에 유리하며, 공극률은 80%이상 유지
- 강우 유입시 수위에 의하여 부상되어 오염물이 탈리되며 하부 유출관으로 오염물 유출
|
일반적인 골재 필터 공극률 25~40% |
 |
 |
고정 끈상여재 필터(4단계)
| 단면도 | 처리내용 | 비고 |
|---|
 |
 |
- 고정상 섬유사 미생물 담체를 상하 커튼식으로 배열하여 미세필터로 활용
- 재질은 PP 및 나일론으로 내화학성, 내부식성, 내산성에 강함
- 정전기 현상에 의한 음전하성 미세 입자성 물질 제거 우수
- 2절점 개방형 필터로 폐색 방지유도
- 수위에 의한 부상형 오염물 탈리 시설로 지속적인 성능유지
- 하부 배출구 오염물 배제로 유지관리 유리
|
|
 |
 |
다공성 여재 필터 (5단계)
| 단면도 | 처리내용 | 비고 |
|---|
 |
- 다공성 여재는 자갈 및 모래, 기타재료로 구성
- 여과수는 상향류로 하부에 큰입경, 상부에는 작은 입경을 배열하여 미세 입자성 오염물 제거
- 다공성 여재 필터 폐색시 중앙유출 분 배조로 월류하는 By-Pass시설 설치하여 시설물 보호
- 하부유출관으로 일부 오염물 유출 및 하 부조 비움으로 수질부패 방지
|
|
 |
 |
섬유사 여재(6단계)
| 단면도 | 처리내용 | 비고 |
|---|
 |
- 섬유사 필터 여재는 미세 부유성 물질을 여과, 흡착시키기 위하여 사용.
- 섬유사 필터 여재는 폐색시 중앙유출 분배조로 월류하는 By-Pass시설을 설치하여 시설물 보호
- 하부 유출관으로 포집 오염물이 유출하여 및 하부조 비움으로 여재 폐색 및 수질부패 방지
|
|
 |
|
비점오염 저감시설 소개

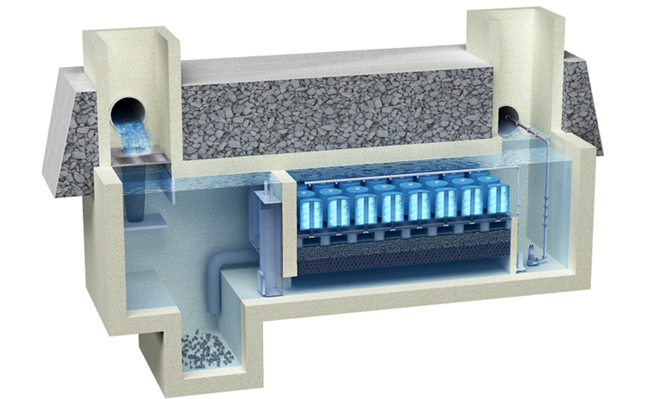

스월 스페셜(SW-2)의 개요

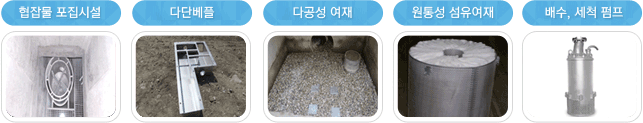

스월스페셜(Swirl Special) 기술 특징 및 세부시설
| |
- ① 신개념 및 신기술의 단계별 초기우수 처리시설
- ② 협잡물 포집망, 중력침전, 부상, 흡착, 여과기술을 조합
- ③ 다단베플에 의한 고형물 침전부상을 유도하고 침전된 침전물 유동을 방지 할 수 있는 구조로 시설 설치

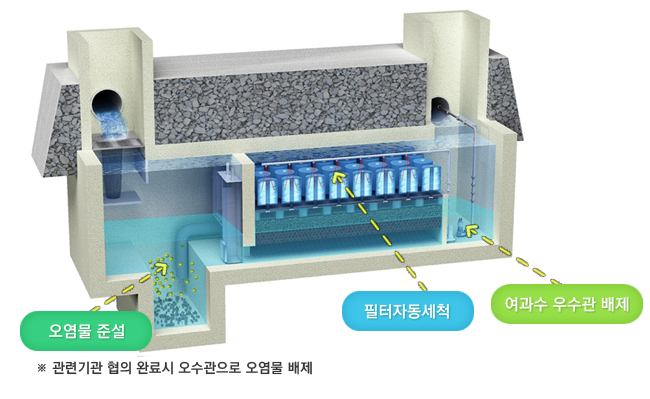

- ④ 상향류 여과방식이며 자동 상부세척에 의한 오염물 제거로 유지관리가 용이하고 비용이 저렴
- ⑤ 섬유사 필터 사용으로 무게가 가벼워 필터교체 용이함.
- ⑥ 정체수를 여과하여 하수관 배제하며 오염물 농축으로 준설시 잉여 정체수 배출시 오염물 유출 차단.
- ⑦ 쇄석저류에 의한 지하침투 유도로 지하수 고갈 방지.
|

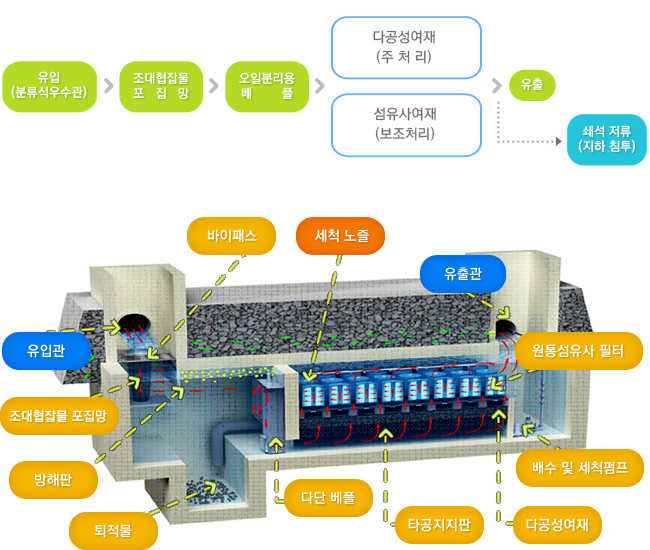

처리 공정 및 핵심기술
시설 배치도

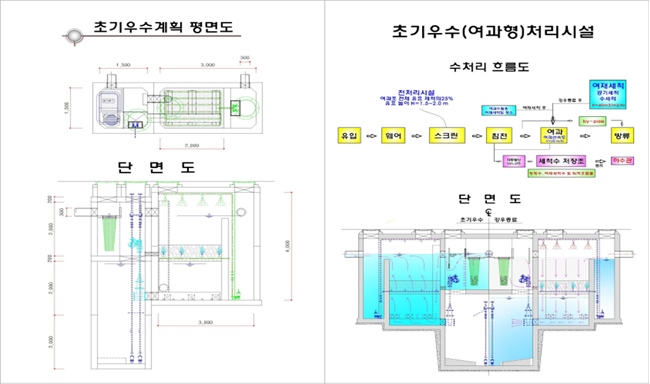

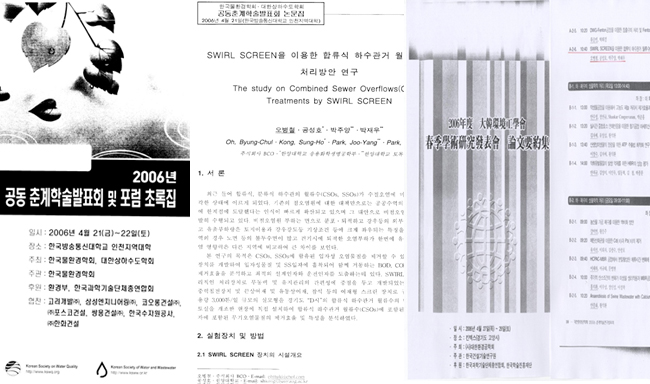

비점관련 학회발표자료
 |
|
|
