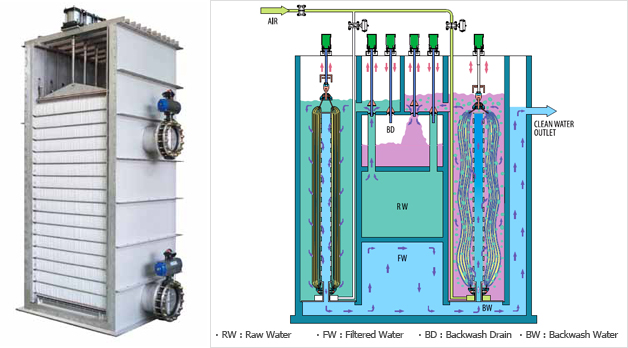

GFF FILTER란?
하부가 고정된 비직조 섬유여재 다발을 인장하여 다공판에 여층 두께가 2~3Cm되도록 압착 , 수위차 30Cm 내외로 중력여과하고, 설정수위에 도달하면 여재를 이완하고, 역세공기를 분사, 상승격렬수류를 형성하여 섬유유동에 의한 강한 전단력으로 역세하는 중력식 섬유여과기로 GFF(Gravity Flow Fiber) FILTER라고 하며 2대이상 설치시 상승수류로 역세수가 공급되어 역세펌프가 필요치 않아 PUMPLESS FILTER라고도 함.
성능
수영하수처리장 / 03.11 ~ 04.1 3개월 15회 / 환경관리공단 신기술 검증자료
(단위 : mg/ℓ)
| DESCRIPTION | SS 농도 | NO CHEMICAL DOSING | CHEMICAL DOSING PAC (30PPM) | ||||
|---|---|---|---|---|---|---|---|
| RAW WATER | FILTERED WATER | EFFICIENCY(%) | RAW WATER | FILTERED WATER | EFFICIENCY(%) | ||
| SS | 정상 상태 SS10이하 |
5.9 (3.7~9.0) |
0.7 (0.4~1.2) |
87.5 (82.4~93.0) |
3.3 (2.5~3.8) |
0.33 (0.3~0.4) |
89.9 (87.5~92.1) |
| 전체 | 14.6 (3.7~34.8) |
1.3 (0.4~2.2) |
89.7 (82.4~95.0) |
11.2 (2.5~22.5) |
0.6 (0.3~0.8) |
93.2 (87.5~96.4) |
|
| BOD | 정상 상태 SS10이하 |
10.6 (5.6~20.1) |
2.3 (1.2~4.4) |
79.9 (58.9~88.1) |
12.3 (10.4~13.3) |
1.2 (0.8~1.5) |
90.3 (87.5~93.9) |
| 전체 | 21.3 (5.6~40.9) |
3.9 (1.2~10.2) |
80.2 (58.9~93.0) |
16.6 (10.4~22.1) |
1.4 (0.8~1.9) |
91.1 (87.5~93.9) |
|
| T-P | 정상 상태 SS10이하 |
1.6 (1.4~1.7) |
1.5 (1.4~1.6) |
6.0 (0.9~12.0) |
1.2 (1.2~1.3) |
0.31 (0.22~0.41) |
75.3 (66.9~91.5) |
| 전체 | 1.7 (1.4~2.3) |
1.5 (1.2~1.8) |
12.2 (0.9~28.4) |
1.6 (1.2~2.1) |
0.4 (0.22~0.75) |
72.2 (64.0~81.5) |
|
정상상태(SS0이하)외의 중, 고농도는 SS를 인위조정하여 실험/전체 : 저(정상)·중·고농도의 합산
기술의 특징
SS 농도가 낮을 경우 응집 후 직여과 가능(침전조 생략)
- 여과펌프 불필요 : 여재를 2~3Cm 두께로 다공판에 압착하여 30Cm 수위차로 중력여과
- 역세펌프 불필요 : 역세공기 분출 시 수위상승에 의한 월류로 여과 수조물이 자동 공급됨(복수 설치 시)
- 여과장치 최소화 : 직사각 판형 여판으로 원통이나 원통 판형 여판보다 동일 공간 당 넓은 여층
- 고효율 여과수질 : 직조 고정 여층보다 여층이 두꺼운 비직조 유동 여층으로 심층여과 효과
- 고효율 역세기능 : 비직조 유동 여층으로 격렬 유동 역세가 가능하여 염류 부착과 생물막 증식 방지
- 운전중 정비기능 : 단위여과기 탈착 시 역지변 작동으로 원수 혼입 방지 설계(주문 사양)
사양표
- 입경 점도등에 따라 성능이 변화될 수 있으며, 본사양은 성능향상을 위해 예고없이 변화될 수 있습니다.
- 5㎛이하의 입경을 가진 부유고형물일지라도 압착력 강화, 미세섬유 사용, 처리량 감량, 응집제 첨가 등으로 처리가능.
- 기계실 설계 높이 - H＋1m 이상
# NCD : Neo Chemical Dosing / CD : Chemical Dosing
| MODEL | CAP.(m3/d) | Number of Unit Filter | Size(W×FH/H×D) | Filter Module(L(m)×EA) |
|---|---|---|---|---|
| 1000N | 41.7 | 1 | 1525×3600 /4500×250 | 3.6×170 |
| 2000N | 83.3 | 2 | 1525×3600 /4500×500 | 3.6×340 |
| 4000N | 166.7 | 4 | 1525×3600 /4500×1000 | 3.6×680 |
| 6000N | 250.0 | 6 | 1525×3600 /4500×1500 | 3.6×1020 |
| 8000N | 333.3 | 8 | 1525×3600 /4500×2000 | 3.6×1360 |
| 10000N | 416.7 | 10 | 1525×3600 /4500×2500 | 3.6×1700 |
| 15000N | 625.0 | 15 | 1525×3600 /4500×3750 | 3.6×2550 |
| 2000N | 833.3 | 20 | 1525×3600 /4500×5000 | 3.6×3400 |
• 단위여과기 크기 : 1525W x 3600FH x 200
• 단위여과기 처리량 : SS 10 → 2기준, 1,000~1,500m3/d
• EA
• 기계실 설계 높이 : H + 1.5m이상
• 상기사양은 예고없이 변경될 수 있으니 설계 적용 시 문의 바랍니다.

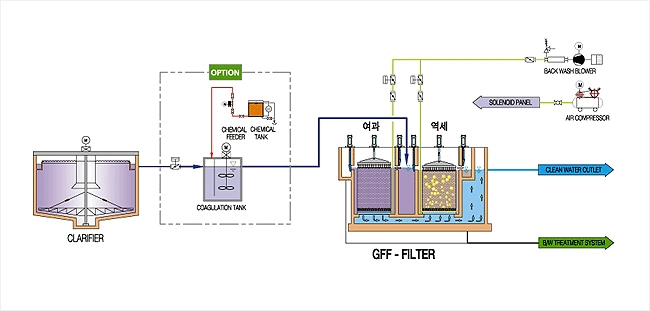

프로세스
적용분야
|
|
